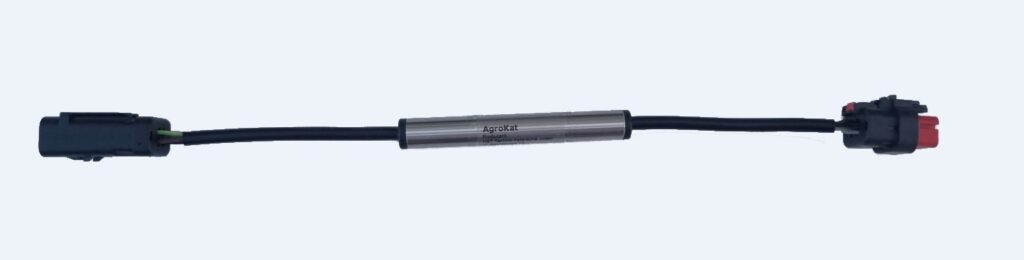

AgroKat – 641.13 error repair
Błędy kalibracji turbosprężarki – John Deere i Class Arion
Czy twój ciągnik Jonh Deere wyświetla błąd 641.13? A może Class Arion wyświetla błąd 774E? Co mają te dwie sytuacje wspólnego?

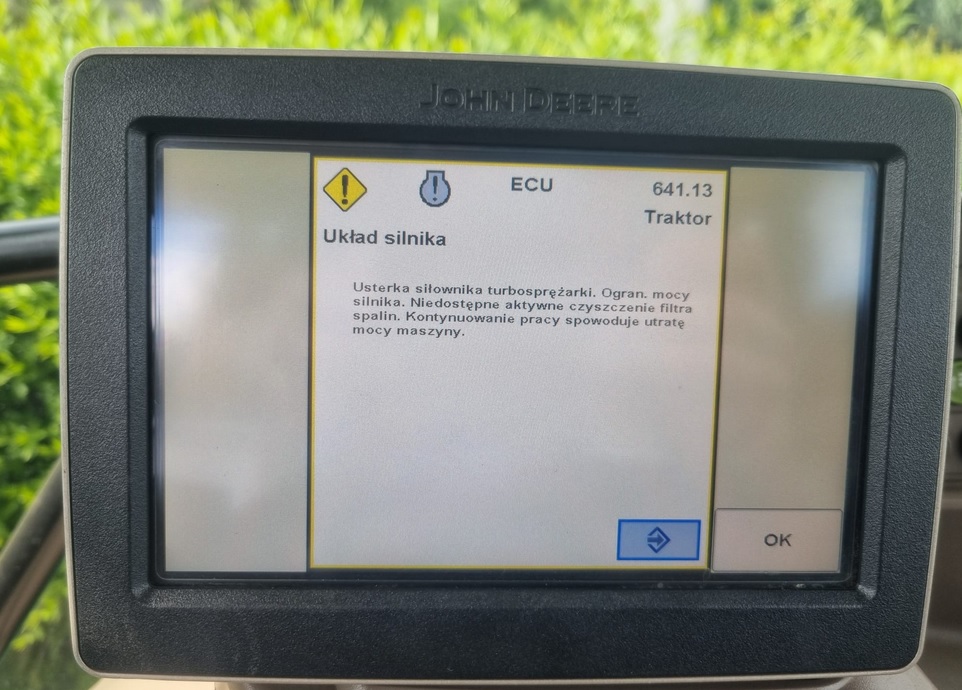

John Deere 641.13 error

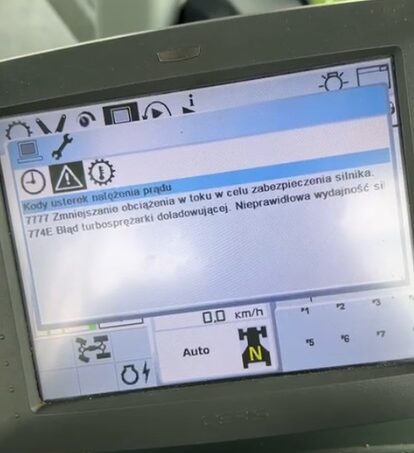

Class Arion 774E turbocharger error
Przyczyną pojawiania się tych komunikatów jest błąd kalibracji turbosprężarki. Błąd powoduje przejście ciągnika w tryb ograniczonej mocy. Błąd 641.13 / 774E generowany jest przez ciągnik wtedy, kiedy wykryje on zbyt duży ruch zmiennej geometrii turbosprężarki. Informacja ta przekazywana jest z aktuatora do sterownika silnika, a następnie do ciągnika.
Instrukcje serwisowe dla ciągników John Deere podają, że w takiej sytuacji należy wymienić turbosprężarką na nową.
Przyczyny powstawania błędów kalibracji turbosprężarki
Przyczyną błędu kalibracji turbosprężarki może być:
- luz na cięgnie łączącym aktuator ze zmienną geometrią
- luz wewnątrz zmiennej geometrii
- luz na przekładniach zębatych aktuatora
W efekcie zmienna geometria może być nadmiernie otwarta lub zamknięta podczas pracy silnika. Większe zamknięcie zmiennej geometrii skutkować będzie:
- zwiększeniem prędkości obrotowej wirnika turbosprężarki
- zwiększeniem ciśnienia doładowania silnika
- niepoprawną pracą silnika
Z tych właśnie powodów silnik po wygenerowaniu błędu 641.13 / 774E przechodzi w tryb zmniejszonej mocy.
Czy należy wymieniać turbosprężarkę?
Po wykryciu błędu kalibracji turbosprężarki producent silnika sugeruje wymianę turbosprężarki na nową. Jednak nasza analiza stanu turbosprężarek z takim błędem pokazuje, że są one w 90% zdatne do dalszej pracy, jeśli nie widać śladów oczywistych uszkodzeń takich jak:
- zniszczony wirnik lub koło kompresji
- nadmierne luzy wzdłużne lub poprzeczne na wirniku
- zablokowana zmienna geometria
- zniszczona przekładnia zębata aktuatora (aktuator wydaje dźwięki, ale nie porusza cięgnem)
W każdym innym przypadku jest duża szansa, że turbosprężarka będzie pracowała poprawnie.
Instalacja AgroKat
Instalacja modułu AgroKat jest prosta, szybka i nie wymaga podłączania komputera diagnostycznego. AgroKat wpina się między wtyczką sterownika zmiennej geometrii turbosprężarki a gniazdo w ciągniku. Oto kroki, jakie należy wykonać w celu instalacji:
- wyłącz zapłon ciągnika
- wypnij wtyczkę sterownika zmiennej geometrii z gniazda w ciągniku (to może być kłopotliwe ze względu na mało miejsca na włożenie rąk)
- wepnij wtyczkę AgroKat to gniazda w ciągniku
- wepnij wtyczkę sterownika zmiennej geometrii do gniazda AgroCat
- uruchom stacyjkę, błąd kalibracji 641.13 powinien zniknąć
Działanie AgroKat
Moduł AgroKat to nie tylko urządzenie usuwające błąd 641.13. Po podłączeniu odczytuje on zakres ruchu aktuatora turbosprężarki. Jeśli ruch ten jest zbyt duży to tak ingeruje w jego pracę, żeby przywrócić ruch w dopuszczalnych granicach.
Agrokat – ograniczanie ruchu aktuatora turbosprężarki
Jak widać w nowej turbosprężarce zakres ruchu cięgna mieści się w dopuszczalnych, wyznaczonych przez producenta granicach. Zakres pracy jest nieco mniejszy aby uniknąć przeciążeń silnika aktuatora.
Po jakimś czasie pojawiają się luzy w turbosprężarce, które powodują zwiększanie się zakresu ruchu. W pewnym momencie zakres ten jest na tyle duży, że powoduje wystąpienie błęd 641.13. Jednocześnie ruch cięgna podczas pracy także ulega zwiększeniu.
Podłączenie AgroKat powoduje przywrócenie zakresu pracy takiego, jak w nowej turbosprężarce. Dzieje się to programowo, ale efekt widoczny jest w rzeczywistym skróceniu zakresu pracy zmiennej geometrii.
